Батарейный модуль с выводом средней точки ИМПУЛЬС БК 6000/10000 в Мытищах

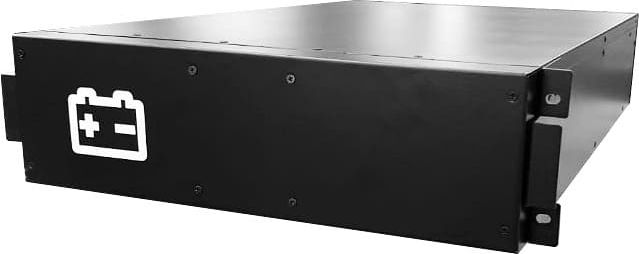

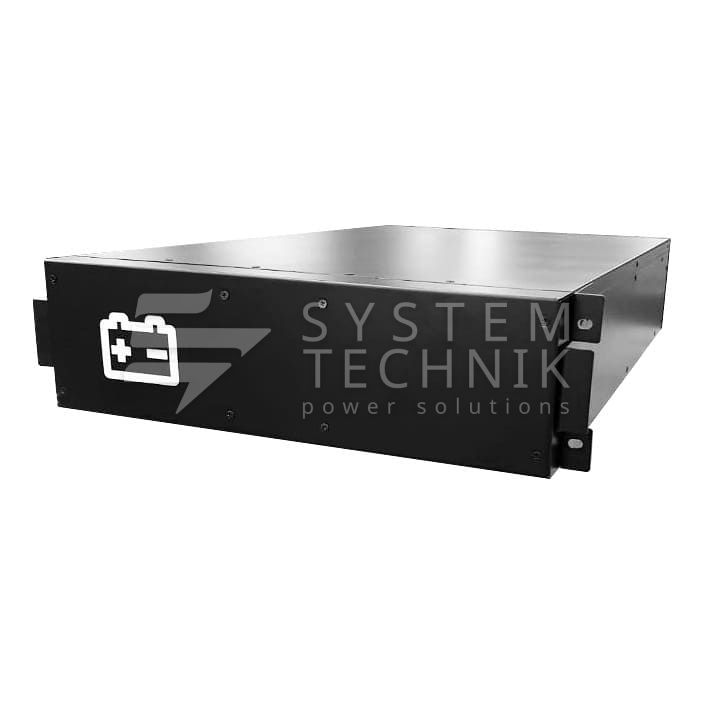

Батарейный модуль ИМПУЛЬС БК 6000/10000 – это массив аккумуляторных батарей (АКБ), который может быть подключен к источнику бесперебойного питания (ИБП) для увеличения времени его автономной работы.
Цена с НДС: 80 554 руб.
Оставьте заявку
После заполнения формы мы свяжемся с вами для уточнения комплектации.
Технические характеристики батарейного модуля ИМПУЛЬС БК 6000/10000
| Модель | БК6000 / БК10000 | |
|---|---|---|
| ШИНА ПОСТОЯННОГО ТОКА | Напряжение | ±96 / ±108 / ±120 В постоянного тока |
| Тип защиты | Автоматический выключатель постоянного тока, 63 А | |
| АКБ | Тип АКБ | Свинцово кислотные, необслуживаемые, с клапаном |
| Конфигурация и характеристики АКБ | 16 / 18 /20 АКБ, номинал 12 В Массив с выводом средней точки ±96 / ±108 / ±120 В постоянного тока | |
| Время перезаряда | 8 часов до уровня 90% емкости | |
| Комплект поставки | Руководство пользователя, паспорт изделия, кабель для подключения к ИБП, комплект для установки | |
| Габариты (ШхГхВ), мм | 445 x 720 x 130 | |
| Максимальная масса, кг | Без АКБ: 22 С АКБ 7/9 А·ч: 72/76,5 | |
Комплект поставки модуля
В стандартный комплект поставки изделий БК 6000/10000 входит:
- батарейный модуль,
- кабель для подключения БМ к ИБП,
- кронштейны (2 шт.) для монтажа БМ в стойку.
Батарейный модуль выпускается в пяти исполнениях:
- без установленных АКБ;
- с АКБ 12 В, 9 А·ч, 10 лет срок службы;
- с АКБ 12 В, 7 А·ч, 10 лет срок службы;
- с АКБ 12 В, 7 А·ч, 5 лет срок службы;
- с АКБ 12 В, 9 А·ч, 5 лет срок службы.
Подключение батарейного модуля
Для подключения батарейного модуля БК 6000/10000 к ИБП необходимо:
- Удостовериться, что ИБП полностью обесточен и все автоматические выключатели находятся в разомкнутом состоянии
- На задней панели БМ снять защитную крышку, закрывающую разъём (крышка крепится к задней панели БМ при помощи двух винтов);
- Соединить соответствующие разъёмы ИБП и БМ при помощи кабеля, идущего в комплекте с устройством.
- Для подключения второго и следующих БМ необходимо последовательно соединить при помощи кабельных перемычек свободный разъём уже подключенного БМ с соответствующим разъёмом подключаемого БМ.
После завершения монтажных работ необходимо удостовериться, что все подключения выполнены с соблюдением полярности, отсутствует люфт в месте соединений и не нарушена изоляция кабельных соединителей.
ВНИМАНИЕ!
Для корректной работы системы после подключения БМ необходимо выполнить настройку ИБП для работы с соответствующим количеством модулей.Информация по обслуживанию и замене АКБ приведена в Руководстве пользователя.
